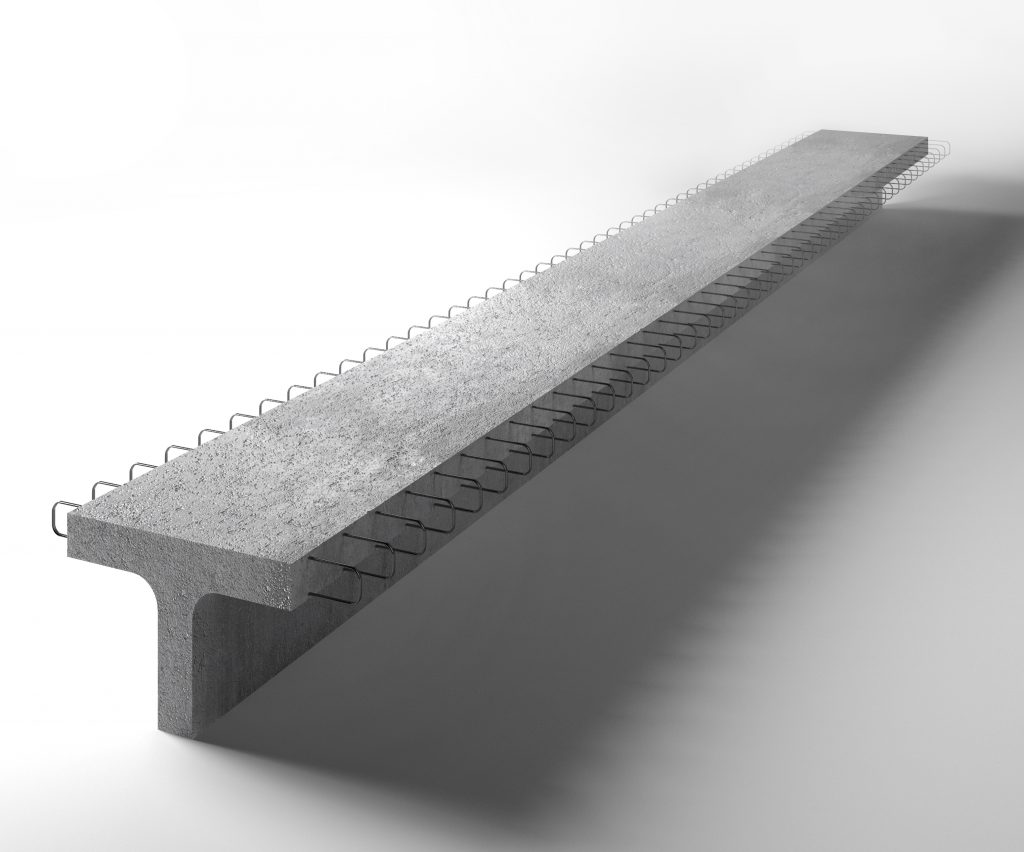

Балки мостовые таврового сечения с ненапрягаемой арматурой

Описание

Балки мостовые таврового сечения с ненапрягаемой арматурой для мостов и путепроводов серия 3.503.1-73

Класс бетона – В 25
Морозостойкость – F200/F300
Проект «Союздорпроект»
Пример маркировки: Б1.12.1
Б — балка мостовая
1 — схема размещения закладных изделий в балке
12 – ширина изделия, м
1 – сварной каркас из арматуры

Балки таврового сечения с ненапрягаемой арматурой для мостов и путепроводов инд.54116-м, инд.54117-м, инд.54118-м

Класс бетона – В 27,5
Морозостойкость – F200/F300
Проект «Союздорпроект»
Пример маркировки: Б1200.110.95
Б — балка пролетного строения
1200 — длина изделия, см
110 – ширина изделия, см
95 – высота изделия, см

СКАЧАТЬ КАТАЛОГ

Балки мостовые таврового сечения с ненапрягаемой арматурой для мостов и путепроводов серия 3.503.1-73

Под нагрузку	Наименование	Проект, эскиз	Длина, мм	Ширина, мм	Высота, мм	Толщина опорного ребра	Объем, м³	Масса, т
А11 и НК-80	Б1136.130.80	ш. 8-2023-ис-1	11360	1300	800	160	4,32	10,8
А11 и НК-80	Б1200.130.93	инв.54020-м	12000	1300	930	160	4,82	12,1
А11 и НК-80	Б1500.130.93	инв.54021-м	15000	1300	930	160	6,02	15,1
А11 и НК-80	Б1800.130.108	инв.54022-м	18000	1300	1080	160	7,76	19,4

Балки таврового сечения с ненапрягаемой арматурой для мостов и путепроводов

Наименование	Проект, эскиз	Длина, мм	Ширина, мм	Высота, мм	Толщина опорного ребра	Объем, м³	Масса, т	Под нагрузку
Б900.110.95	инв.54120-мм	9000	1100	950	220	3,89	9,8	А14 и НК-102,8
Б900.120.95	инв.54120-мм	9000	1200	950	220	4,07	10,2	А14 и НК-102,8
Б1200.110.95	инв.54116-м	12000	1100	950	220	5,19	13,0	А14 и НК-102,8
Б1200.120.95	инв.54116-м	12000	1200	950	220	5,43	13,6	А14 и НК-102,8
Б1500.110.95	инв.54117-м	15000	1100	950	220	6,48	16,2	А14 и НК-102,8
Б1500.120.95	инв.54117-м	15000	1200	950	220	6,78	17,0	А14 и НК-102,8
Б1800.110.110	инв.54118-м	18000	1100	1100	220	8,48	21,2	А14 и НК-102,8
Б1800.120.110	инв.54118-м	18000	1200	1100	220	8,84	22,1	А14 и НК-102,8
Б1800.140.123	инв.54090-м	18000	1400	1230	260/160	9,98	25,0	А14 и НК-102,8
Б1800.174.123	инв.54090-м	18000	1740	1230	260/160	10,94	27,4	А14 и НК-102,8
Б2100.140.123	инв.54140-м	21000	1400	1230	260/160	12,46	31,2	А14 и НК-102,8
Б2100.174.123	инв.54140-м	21000	1740	1230	260/160	13,74	34,4	А14 и НК-102,8
Б2400.140.123	инв.54112-м	21000	1400	1230	260/160	13,69	34,3	А14 и НК-102,8
Б2400.174.123	инв.54112-м	21000	1740	1230	260/160	15,04	37,6	А14 и НК-102,8

Балки таврового сечения с ненапрягаемой арматурой для мостов и путепроводов

Наименование	Проект, эскиз	Длина, мм	Ширина, мм	Высота, мм	Толщина опорного ребра	Объем, м³	Масса, т	Под нагрузку
Б1200.110.95	инд.54116-м	12000	1100	950	220	5,19	13,3	А14 и НК-102,8
Б1200.120.95	инд.54116-м	12000	1200	950	220	5,43	13,6	А14 и НК-102,8
Б1500.110.95	инд.54117-м	15000	1100	950	220	6,48	16,2	А14 и НК-102,8
Б1500.120.95	инд.54117-м	15000	1200	950	220	6,78	17,0	А14 и НК-102,8
Б1800.110.110	инд.54118-м	18000	1100	1100	220	8,48	21,2	А14 и НК-102,8
Б1800.120.110	инд.54118-м	18000	1200	1100	220	8,84	22,1	А14 и НК-102,8
